Stencils – Bilder, Texte und Formen als 3D-druckbare Sprühschablonen

DIE IDEE

Stencils – Bilder, Texte und Formen als 3D-druckbare Sprühschablonen

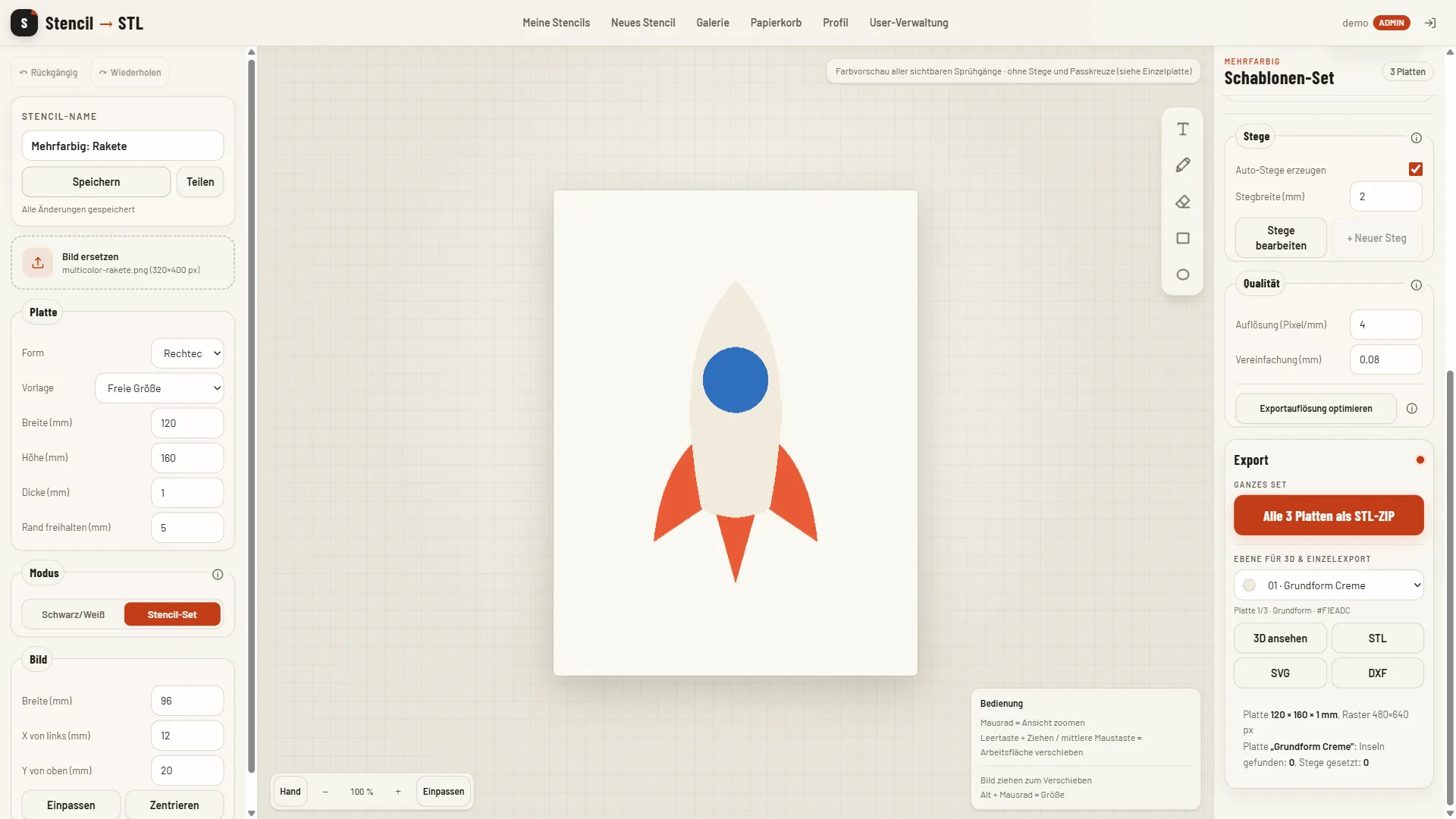

Typ: Software Status: Beta Tech Stack: TypeScript, Next.js 15, React 19, Tailwind CSS 4, PostgreSQL 16, Drizzle ORM, d3-contour, earcut, three.js, sharp, jose (JWT), OIDC/Keycloak, nodemailer, Web Worker, Vitest, Docker Compose, nginx, GitHub Actions Problemstellung Wer ein Logo, einen Schriftzug oder ein Foto als Sprühschablone 3D-drucken will, stößt auf ein physisches Problem: Freistehende Inseln wie das Innere eines „O“ fallen aus der Platte, wenn sie nicht über Stege mit ihr verbunden sind, und mehrfarbige Motive brauchen deckungsgleiche Platten mit Passmarken. Ohne spezialisiertes Werkzeug führt der Weg vom Bild zur druckbaren Datei über mehrere Programme. Maker, Airbrush-Anwender, die Gastronomie mit runden Kakao- und Puderzuckerschablonen sowie Vereine, die Motive auf einer eigenen Instanz teilen wollen, brauchen dafür eine durchgängige Lösung. Beschreibung Stencil → STL ist eine selbst hostbare Web-App, die Bilder, Schriftzüge und gezeichnete Formen im Browser in physisch druckbare Schablonen umrechnet: Dunkle Bereiche werden aus einer Platte ausgeschnitten, freistehende Inseln automatisch über Stege mit der Platte verbunden, und das Ergebnis wird per Marching Squares und Triangulation als binäres STL (oder SVG/DXF für Plotter und Laser) ausgegeben. Mehrfarbige Motive zerlegt die App per Farb-Clusterung in deckungsgleiche Plattensätze mit Passkreuzen und Sprühreihenfolge, exportierbar als ZIP. Rechteckige und runde Platten (etwa für Kaffee- und Dessertschablonen), Stift und Radierer, editierbare Formen, Stencil-Schriften, Undo/Redo und eine 3D-Vorschau machen den Editor zu einem vollständigen Werkzeug. Rechenintensive Schritte laufen in abbrechbaren Web-Workern; ein Optimierer sucht bei zu komplexen Motiven automatisch eine exportfähige Auflösung. Serverseitig kommen Konten mit E-Mail-Verifikation, optionalem Keycloak-Login, Teilen per Benutzername, Galerie, passwortschützbaren öffentlichen Links, Papierkorb, Quoten, Audit-Log und Admin-Bereich hinzu. Der Betrieb ist per Docker Compose mit nginx-Proxy, automatischen PostgreSQL-Backups und Restore-Prüfung vorbereitet und durch eine breite Vitest-Suite samt CI abgesichert. Anwendungsfall Ein Logo, Foto oder Schriftzug wird mit wenigen Klicks zu einer Schablone, die man 3D-druckt und zum Sprühen, Malen oder Bestäuben verwendet — auch mehrfarbig und passgenau. Link: https://github.com/rawk7000/Stencils (privates Repo) Übersicht „Meine Stencils“: gespeicherte Entwürfe mit Plattenmaß sowie mehrfarbige Beispiele zum Ausprobieren. Editor: Logo-Schablone auf einer A4-Platte — freistehende Inseln werden automatisch über Stege (rot) mit der Platte verbunden. 3D-Vorschau der fertigen Schablone als drehbares Modell mit Maßen und Dreieckszahl. Runde Café-Schablone (Ø 100 mm) mit Stencil-Schrift und bearbeitbaren Kreisformen. Mehrfarbiges Schablonen-Set: simulierte Farbvorschau aller Sprühgänge mit Grundform und zwei Farbdetail-Platten. Einzelplatte des Sets: die Grundform mit zwei identischen Passkreuzen für passgenaues Übersprühen. Exportprüfung: Der Optimierer bestätigt die Auflösung, exportiert wird als STL, SVG oder DXF. Set-Export: alle drei Platten als STL-ZIP oder jede Platte einzeln als STL, SVG oder DXF. Teilen-Dialog: Freigabe per Benutzername oder als öffentlicher, optional passwortgeschützter Link. Admin-Bereich: Konten anlegen, Rollen vergeben und Passwörter zurücksetzen.
